Измеритель гололедных отложений ИГО-641


версия для печати

Измеритель ИГО-641 предназначен для измерения в цифровой форме усилия (вес - F) гололедных отложений и прочих косвенных нагрузок на промежуточном пролете воздушной ЛЭП суммарно превышающих усилия натяжения и вес грозотроса или любого фазного провода вместе с арматурой подвесок до критической массы (момента обрыва). В состав измерителя входят четыре тензо-метрических датчика (или один - только на грозотрос) типа УДТ-641 с интерфейсом связи, гальванической развязкой и защитой. УДТ-641 выполнен на база типовой подвески изоляторов - ушко одно- или двухлапчатое. Информация о нагрузках на пролете от датчиков поступает по кабелям связи на распредкоробку с разъемом связи с переносным блоком обработки и индикации информации ОИИ об усилии нагрузок на пролете. Распредкоробка устанавливается внизу анкерной опоры ЛЭП. ОИИ выполнен на микроконтроллере с морозостойким ЖК индикатором. При системном подходе (с учетом ветровых нагрузок, «плясок проводов» и температуры среды) предполагается встраивание дорогостоящих модемных связей с диспетчерскими энергослужбами. На данный момент измеритель ИГО-641 позволяет снимать оперативную (ручную - автоматизиро-ванную) информацию - с блоком ОИИ оператор может подходить в любое время к опоре и снимать информацию на текущий отрезок времени. При встраивании ОИИ вместе с распредкоробкой на опоре  ИГО-641 может быть «сторожевым постом» - даст световое и звуковое оповещение о «подходе к критической массе» на конкретном пролете ЛЭП.



Измеритель гололедных отложений ИГО-641

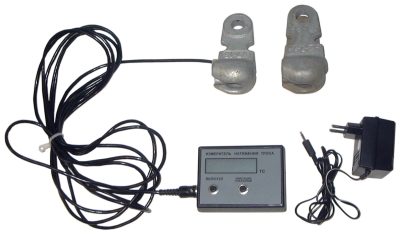

Минимальный (схематичный) комплект измерителя гололедных отложений ИГО-641



ТЕХНИЧЕСКИЕ   ХАРАКТЕРИСТИКИ



Диапазон измеряемых нагрузок, кГс

до  600

Число разрядов индикатора

5

Приведенная относительная погрешность измерений, % (не более)

2

Электропитание, В:

- от адаптера - однофазная сеть (50/60 Гц)

- автономное (встроенные аккумуляторы) с подзарядкой



220

6

Время непрерывной работы, час:

- от сети с адаптером

- автономное до перезарядки



не ограничено

9 - 40

Мощность, потребляемая от сети, Вт (не более)

5

Температура окружающей среды, оС

-40 ... 50

Габаритные размеры, мм

120х83х38

Длина кабеля связи, м

по заказу

Масса ОИИ, кГ (не более)

0,4





Контроль нагрузок с гололедными отложениями - обледенением на линиях

электропередачи  увеличит  надежность  и  срок  службы  энергосистем,

исключит большие  непредвиденные  затраты  при  аварийных  ситуациях!
