ПРИБОР КОНТРОЛЯ НАПРЯЖЕНИЯ ПРОБОЯ

трансформаторного  масла  ПКНП-642


версия для печати

Прибор ПКНП-642 предназначен для контроля напряжения пробоя жидких диэлектриков, в том числе трансформаторного масла. Прибор переносной, с батарейным питанием, что позволяет производить экспресс-контроль в лабораторных условиях или непосредственно на энергообъекте, а также в магистралях очистного оборудования. Прибор измеряет напряжение пробоя жидких диэлектриков в специальном датчике (разряднике) с полу- сферическими электродами. Управление прибором, выполненном на микроконтроллере, осуществляется всего одной кнопкой – программно-аппаратурно. При нажатии кнопки плавно растет высокое напряжение и фиксируется в момент пробоя испытываемого диэлектрика (масла) на ЖКИ, на котором может также фиксироваться автоматически среднеарифметическое значение двух и до восьми циклов пробоя по желанию оператора. Результаты измерений на приборе ПКНП-642 совпадают с результатами измерений полученных на установках типа АИИ... - равны кратно*. Габариты и вес прибора, время и погрешность измерения - контроля напряжения пробоя меньше чем у известных аналогов.

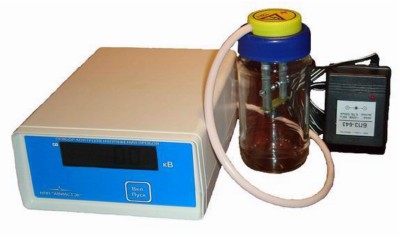

Прибор контроля напряжения пробоя трансформаторного масла ПКНП-642



ТЕХНИЧЕСКИЕ   ХАРАКТЕРИСТИКИ



Диапазон установки напряжения на разряднике, кВ

до 12*

Число разрядов индикатора

5,5

Приведенная относительная погрешность измерения величины постоянного напряжения на разряднике,%



3

Рабочий зазор между электродами разрядника, мм

0,25

Температура окружающей среды, оС

от 15 до 35

Относительная влажность воздуха при температуре 35оС

(не более)



80

Электропитание (4 аккумулятора типа АА), В

5

Габаритные размеры (без разрядника и футляра), мм (не более)

140х70х190

Масса в комплекте с футляром, кГ (не более)

1,5



* - для пересчета величины  напряжения пробоя на стандартный зазор 2,5 мм измеренную   величину напряжения пробоя следует увеличить  в 10  раз – на индикаторе этого прибора автоматически высвечивается уже приведенное значение, то есть от 0 до 120 кВ.

   Зависимость величин зазора и напряжения пробоя диэлектрика линейная!







ПКНП-642 применяются в службах техконтроля и обслуживания:

электростанций и подстанций, электрических сетей и систем

 (силовые выключатели и трансформаторы, компрессоры и турбины...)
