РЕКОМЕНДАЦИИ по применению измерителей натяжения троса ИН-642АМ - ИН-643ДМ



В конце 2003 года была завершена разработка, а в 2004 году НПП «АВИАСТЭК» наладил серийное изготовление этих изделий. В октябре 2006 года была проведена модернизация схемотехники, позволившая существенно улучшить характеристики измерителей усилий натяжения тросов ИН-642АМ, ИН-643М, -АМ, -БМ, -ВМ, -ДМ... – для тензометрического измерения, контроля и индикации в цифровой форме величины усилия натяжения F провода, троса, кабеля, ремня… – например, в оттяжках опор – без разрыва силовой схемы.

Принцип косвенного метода измерения схематично пояснен на рис.1:





Рис. 1



Тензометрическая балка (измеритель - 1) закрепляется на самом тросе «тремя точками» - неподвижным рычагом с роликом – 3; эксцентрическим роликом (эксцентриком) - 4 с крепежной фиксирующей гайкой - 5, настраиваемым на конкретные диаметры тросов; подвижным (крепежно-монтажным, силозадающим) рычагом с роликом - 6. При настроенном эксцентрике и заведенным измерительным тросом между ним и роликами тензобалки-измерителя, как показано на схеме, через разъем - 2 запитывается тензометрический мост, встроенный в измеритель, после чего переводится подвижный рычаг - 6 из положения Б в положение А. Всё, прибор работает – на блоке индикации (на ЖК табло) будет высвечиваться усилие натяжения троса - остается только задавать усилие, если это нужно, и контролировать его показание на табло.

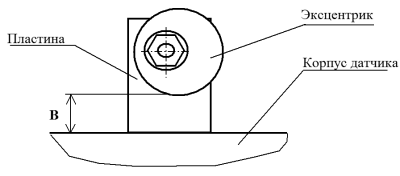

Настройка измерителей на конкретный трос производится за счет изменения расстояния  В между корпусом измерителя и эксцентриком путем поворота его (см. рис.2). Это расстояние определяется по формуле В=С+Д, где Д – истинный диаметр троса, измеренный штангенциркулем с точностью 0,1мм, С – константа, своя для каждого измерителя, обычно С – в диапазоне 31-33мм.



Рис. 2



В состоянии поставки на пластине измерителя нанесены отметки для нескольких диаметров. Для точной настройки на конкретный диаметр троса необходимо измерить его и скорректировать положение эксцентрика.

Например, Д=11,2мм. Устанавливаем эксцентрик в положение, соответствующее Д=11мм, измеряем штангенциркулем В, затем, ослабив гайку, поворачиваем эксцентрик так, чтобы, как в нашем примере, увеличить В на 0,2мм (для увеличения В вращать эксцентрик против часовой стрелки и наоборот). Устанавливать эксцентрик “на глазок” не рекомендуется, так как зависимость В от угла поворота эксцентрика нелинейная.

Отмечаем преимущество выбранного нами размещения блока индикации – он не на самой тензобалке, как это сделано на наших отдаленных аналогах (например, устройство контроля ИТОЭ-10 или измеритель ИНТ-1-2000), а в руках оператора: блок индикации с тензобалкой соединен кабелем связи длиной минимум 4 метра. Оператор, закрепив на тросе тензобалку, может находиться вне зоны риска – в стороне от силовых или монтажных работ. Особенно это удобно (очевидно) при измерении усилий тяжения двух диаметрально противоположных оттяжек одной опоры измерителем ИН-643ДМ: один блок индикации с двумя табло (или, что хуже, одним табло с переключением каналов – было такое у нас решение при разработке, проходили и прошли), две тензобалки, каждая закрепляемая на противоположных оттяжках, и, соответственно, два кабеля связи - один длиной до 5 метров, другой длиной до 100 метров (по заказу). Ведущий оператор с блоком индикации непосредственно вблизи одной оттяжки, а ведомый оператор, контролирующий усилие на отдаленной оттяжке, слушает и выполняет команды ведущего, так как усилия натяжения на контролируемых оттяжках должны быть одинаковые.

Считаем, что следует пояснить вопрос калибровки измерителей усилия натяжения рассматриваемых типов, который часто бывает у наших заказчиков и потребителей-эксплуатационников. Все выпускаемые нами измерители натяжения проходят строгую калибровку на специальном стенде, на котором закрепляются все тросы с диаметрами, входящими в диапазон конкретной модели измерителя, например - ИН-643АМ - см. проспект – усилие F = 0,05 ¸ 5 тс; Æ троса 10 ¸ 19 мм; база измерения (длина тензобалки) 0,41 м.

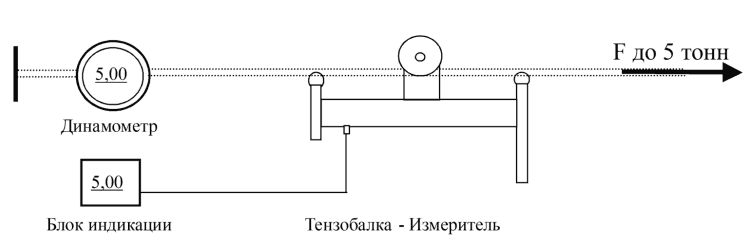

Схематично стенд пояснен на рис.3:



Рис. 3



Последовательно в силовой цепи тяжения троса, на котором закреплена навесная (накладная) тензобалка-измеритель, находится (встроен) точный тарировочный (рабочий или образцовый) динамометр. Задавая конкретное усилие натяжения троса (талрепы, домкраты, полиспасты, лебедки, гидроредукторы… - что есть на практике, хоть бульдозеры), сличаются (сверяются и корректируются) показания блока индикации поверяемого измерителя натяжения, в нашем случае ИН-643АМ, с показаниями рабочего (образцового) динамометра и ставятся соответствующие диаметрам тросов риски на плашке эксцентрика, по которым при эксплуатации будет настраиваться эксцентрик.

Конечно, при частой еженедельной эксплуатации этих измерителей (тензобалок), через год желательно проводить их поверку – проверку калибровки (перекалибровку) и ставить соответствующие записи в свидетельстве о калибровке в паспорте измерителя. Учитывая новизну рассматриваемого направления, вряд ли в региональных метрологических центрах есть что-то подобное описанного выше стенда, так что имеем пока два варианта:

1. Приобретаете сами 5, (10, 20) - тонный динамометр (например, ДПУ-5-2  - динамометр, прямопоказывающий, универсальный). Далее по описанию выше.

2. Направляете в наш адрес комплектно измеритель натяжения или командируете своего специалиста с ним к нам на стенд для очередной поверки, что, в принципе, уже делается в режиме заявок постоянно.





Ведущие конструкторы НПП «АВИАСТЭК» Олехнович В.А. и Башкевич В.Я.
