БЛОК  ОПЕРЕЖЕНИЯ  СКОРОСТИ  БОС-641

- СЧЕТЧИК МЕТРАЖА, СКОРОСТИ И ОПЕРЕЖЕНИЯ ДЛЯ

СУШИЛЬНО-ШИРИЛЬНЫХ И СТАБИЛИЗАЦИОННЫХ МАШИН


версия для печати

     Блок опережения скорости БОС-641 предназначен для определения и контролирования оптимальных значений необходимых технических величин  вытяжки и усадки (опережения) ткани в процессе пропитки и сушки (прохождения полотна) в сушильно-ширильных, красильных, стабилизационных и в других многоприводных машинах с протяжкой ткани, при этом БОС-641 измеряет скорость прохождения ткани по технологическому циклу “пропитка-сушка” и метраж ткани - является точным счетчиком длины ткани в комплекте с фотодатчиками. Логика блока выполнена на базе микропроцессора К1816ВЕ35, а индикация - на цифровых индикаторах К490ИП2. На цифровом табло БОС-641 высвечивается фактическое (реальное) значение величины опережения, по которому оператор может скорректировать или установить необходимое (заданное) значение. В комплект входят два фотоэлектрических импульсных датчика типа ФД-641: ДИ1, который встраивается на подающем ткань барабане машины, и ДИ2, который встраивается на приемном устанавливается вся необходимая  информация.

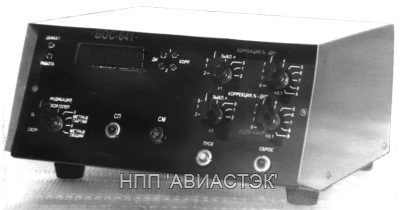

Блок опережения скорости БОС-641



ТЕХНИЧЕСКИЕ   ХАРАКТЕРИСТИКИ



Индикация скорости , м/мин

(дискретность - 0,1 м/мин)

3 разряда

Индикация опережения, %

(дискретность - 0,1 - 0,4% - по заказу)

3 разряда

Индикация “метраж партии”, м

(дискретность - 1 дм)

5 разрядов

Индикация “метраж общий”, м

(дискретность - 1 дм)

5 разрядов

Индикация работы и включения коррекции ДИ1 и ДИ2

4 светодиода

Диапазон коррекции показаний ДИ1 и ДИ2, %

- 2,9 - + 2,9

Потребляемая мощность (от сети  220 В, 50 / 60 Гц), Вт (не более)

10

Габаритные размеры блока, мм (не более)

250 х 130 х 260

Масса блока, Кг (не более)

4,5



Если скорость ДИ1>ДИ2, то опережение индицируется на табло со знаком “ - ”(усадка),

если скорость ДИ1<ДИ2, то опережение индицируется со знаком “ + ”(вытяжка) !







Для  предприятий  текстильной  промышленности
