БЛОК  ОПЕРЕЖЕНИЯ  СКОРОСТИ  БОС-642

- СЧЕТЧИК МЕТРАЖА, СКОРОСТИ И ОПЕРЕЖЕНИЯ ДЛЯ

ШЛИХТОВАЛЬНЫХ, ПРОПИТОЧНЫХ И ДР. МАШИН


версия для печати

     Блок  опережения  скорости  БОС-642 предназначен для совместной работы в составе с шлихтовальной машиной типа ШБЛ-3М... и другими шлихтовальными или пропиточными машинами, имеющими меточное устройство, с целью определения длины любого куска ткани или ее основы, общего метража, скорости прохождения основы в машине, величины “вытяжки-усадки” (опережения) и выдачи показаний на цифровой индикатор. Логика блока выполнена на базе микропроцессора  К1816ВЕ39, а индикация - на базе цифровых индикаторов К490ИП2. Точный метраж, как и другие параметры, блок определяет, работая совместно с двумя фотоэлектрическими импульсными датчиками типа ФД-641А (ДИ1, установленном на входе, и ДИ2, установленном на выходе машины). Технологические функции БОС-642: -при просчете заданной  длины  куска блок выдает сигнал на меточный  механизм - “метка”, -при просчете заданного количества кусков блок выдает сигнал остановки машины - “стоп”.

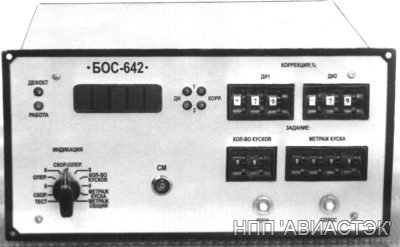

Блок опережения скорости БОС-642



ТЕХНИЧЕСКИЕ   ХАРАКТЕРИСТИКИ



Емкость цифровых индикаторов, разрядов

5,5

При этом занимают (охватывают) число разрядов на табло:

     -индикация скорости, м/мин (с дискретностью 0,1 м/мин)

     -индикация опережения, % (с дискретностью по заказу 0,2-0,4%)

     -индикация “кол-во кусков” и программное задание (всего 99), шт

     -индикация “метраж куска” и программное задание (всего 9999), м

     -индикация “метраж общий” (всего 99999), м



3

3

3

4

5

Индикация работы и включения коррекции ДИ1 и ДИ2

4 светодиода

Диапазон коррекции показаний ДИ1 и ДИ2(кинемат. погрешности машины), %

-9,9 - + 9,9

Установка длительности сигнала включения меточного механизма, сек

0,5 - 0,8

Потребляемая мощность (от сети  220 В, 50 / 60 Гц), Вт (не более)

10

Габаритные размеры блока, мм (не более)

80(260)х138(118)х240

Масса блока, Кг (не более)

4,4



Если скорость ДИ1>ДИ2, то опережение индицируется на табло со знаком “ - ”(усадка),

если скорость ДИ1<ДИ2, то опережение индицируется со знаком “ + ”(вытяжка) !







Для  предприятий  текстильной  промышленности
