ФОТОЭЛЕКТРИЧЕСКИЕ ДАТЧИКИ типа ФД-641


версия для печати

     Предназначены для точного замера длины ткани (любого полотна, материи) при работе в составе систем управления (счетчиков метража) ЛЕН-641, БОС... и т. д. - с контрольно-мерильными, браковочными и другими специальными машинами текстильной промышленности, в составе машин и механизмов с устройствами управления для генерации электрических импульсов кратных числу оборотов и углу поворота. Многие предприятия применяют эти датчики для замера погонных метров ткани без каких-либо специальных машин, встраивая на ось датчика “бегунок” - колесо, периметр которого кратен числу импульсов выдаваемых датчиком за один его оборот - например (см. ниже), для ФД-641 Æ колеса = (36 : p) см. /В фотодатчик, выполненный в едином корпусе, встроена плата оптопар и усилителей. На вращающемся валу размещен диск с рисками или прорезями. Датчик аттестован как изделие точной механики с исполнением IP - 54 по ГОСТ/.

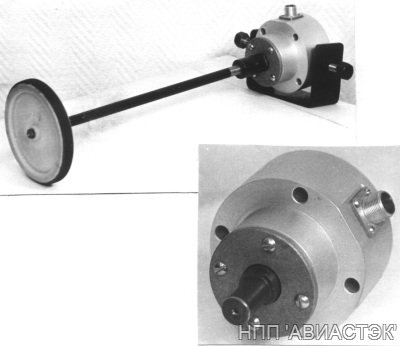

Фотоэлектрический импульсный датчик ФД-641



ТЕХНИЧЕСКИЕ   ХАРАКТЕРИСТИКИ



Число выходов (открытый коллектор)

2

Выход прямого вращения

1

Выход обратного вращения

1

Ток выходов, мА (не более)

100

Напряжение питания, В

3-15

Потребляемая мощность (без выходных ключей), Вт (не более)

1,5

Число импульсов за один оборот (исп.01, 02)

36, 72

Диаметр выходного вала, мм

12, 16

Габаритные размеры, мм

96х108х115

Масса, кг (не более)

1







ФД-641 обеспечивают дискретность (точность) 10, 5 мм





почтовый адрес: Россия, 410071, г. Саратов, ул. Шелковичная, а/я 1002; ЗАО НПП "АВИАСТЭК";

телефоны:  (8-8452)  - 562501,  - 563809, - 791201;

телефакс:   (8-8452)  - 562501;

адрес (основной) электронной почты: E-mail: npp@aviastek.ru

наш сайт: http://www.aviastek.ru



 Прайс-лист на текущий месяц



Пишите, звоните, уточняйте - всегда к Вашим услугам!   Ждем  Ваши  пожелания  и  заказы!
