* Измерители натяжения троса

ИН-642АМ, ИН-643М, ИН-643АМ...


версия для печати

Измерители натяжения предназначены для измерения, контроля и индикации в цифровой форме величины усилия натяжения - F провода или троса при монтаже и эксплуатации  ЛЭП, например, а также усилий F в: оттяжках опор, поперечных связях, ригелях, анкерных конструкциях…- без разрыва силовой схемы. Применяются для измерения и контроля натяжения металлических тросов (тяг, растяжек) различных мостовых конструкций, буровых вышек и башен, мачт и антенн (радиорелейных, сотовых и других связей и систем), а также в тягово-тросовых системах управления различных механизмов и машин - например, в авиации.

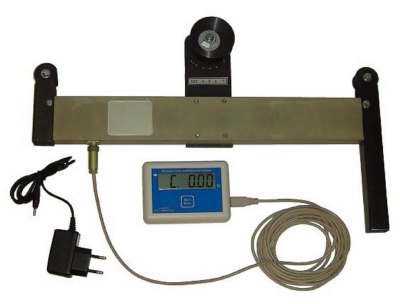

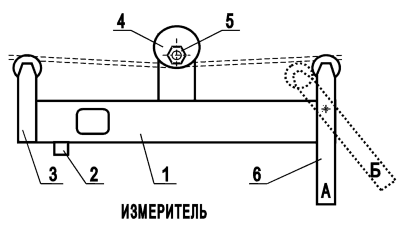

Измеритель натяжения состоит из блока индикации, соединенного кабелем с измерительной балкой (измерителем) со встроенным тензодатчиком, на которой закреплены: неподвижный рычаг с роликом-3, эксцентрический ролик (эксцентрик)-4 - выставляется фиксирующей гайкой точно под диаметр поверяемого троса по реперным точкам на крепежной плате, подвижный (крепежно-монтажный, силозадающий) рычаг с роликом-6 и разъем связи с блоком индикации-2. При настроенном эксцентрике и заведенном измерительном (поверяемом) тросе между роликами измерителя, подвижный рычаг повернут вправо - положение Б, включить питание и перевести подвижный рычаг в фиксирующее левое положение (//-но неподвижному рычагу) - положение А, при этом на блоке индикации высветится усилие натяжения троса.



* - с 4 кв. 2006 года измерители модернизированы - блок логики и индикации выполнен на микроконтроллере и ЖКИ с высотой знаков 18 мм.  Преимущества: автонастройка, точнее дискретность, погрешность измерения усилий F на всем диапазоне не более 1,5%, расширен диапазон поверяемых тросов на 2-3 номинала (диаметра), на порядок экономнее питание, можно эксплуатировать измерители в зимнее время.



Измерители натяжения троса ИН-642АМ, ИН-643М, -АМ,-БМ,-ВМ,-ГМ





ТЕХНИЧЕСКИЕ   ХАРАКТЕРИСТИКИ



Диапазон измеряемого усилия, тс:

ИН-642АМ (диаметр троса от 2 до 10 мм, база измерения  0,33 м)

 ИН-643М   (диаметр троса от 5 до 15 мм, база измерения 0,33 - 0,41 м)

ИН-643АМ (диаметр троса от 10 до 20 мм, база измерения 0,41 м)

ИН-643БМ (диаметр троса от 15 до 25 мм, база измерения 0,41 - 0,61 м)

ИН-643ВМ (диаметр троса от 20 до 30 мм, база измерения 0,61 - 0,91 м)

ИН-643ГМ (диаметр троса от 25 до 35 мм, база измерения 0,91 м)

ИН-643ГМ (диаметр троса от 30 до 40 мм, база измерения 0,91 м)



0,02 - 2,0

0,03 - 3,0

0,05 - 5,0

0,1 - 10,0

0,15 - 15,0

0,2 - 20

0,2 - 20

Дискретность измерения, т

0,001

Погрешность измерения, % (не более)

1,5

Температура окружающей среды, оС

-20 ... +50

Электропитание (встроенные аккумуляторы, с подзарядкой от адаптера), В

+5

Продолжительность непрерывной работы, час (не менее)

50

Габаритные размеры, мм:

     блока индикации (с клипсой)



     измерителя (тензобалки)



111х82х38 или

105х75х35

350х250х40

430х280х50

640х280х65

950х280х65

Масса измерителя нажатия (комплектно), кг:

2,5- 7,0







Для предприятий электроэнергетики: монтажных, наладочных и ремонтных,

электроснабжения и обслуживания, включая электросети подвижных составов -

тяги, оттяжки опор, мачт, вышек антенн (электро, теле, радио, нефте...)



.
