БЛОКИ  УПРАВЛЕНИЯ  КОНТРОЛЬНО - МЕРИЛЬНОЙ

МАШИНЫ типа МКМ-20... (счетчики) ЛЕН-641, -А, -Б, -В


версия для печати

    Предназначены для прямого и обратного счета электрических импульсов, поступающих от датчика длины ткани (фотоэлектрического датчика типа ФД-641), коррекции* результатов счета,  вывода  их  на  цифровые индикаторы.  Точный  замер  длины  проверяемой ткани, отбраковка и сертификация,  автоматический останов машины  МКМ-20  осуществляется по заданной программе. Блоки управления (счетчики) выполнены на базе микропроцессора ОМЭВМ  К1816ВЕ39,  состоят  из платы  процессора,  платы  индикации,  блока  задания режимов и параметров,  блока питания. Работают  с  дистанционным  пультом, датчиком длины ФД-641 и датчиком шва, входящих в состав МКМ-20. Совместно  с  фотодатчиком могут применяться для любых существующих контрольно-мерильных и браковочных машин, а также без встраивания в машины - как точные цифровые реверсивные счетчики погонных метров любой ткани (плотность ткани учитывается встроенными в блоки корректорами). Счет  импульсов,  индикация  и  точный  останов - все  в  сантиметрах.

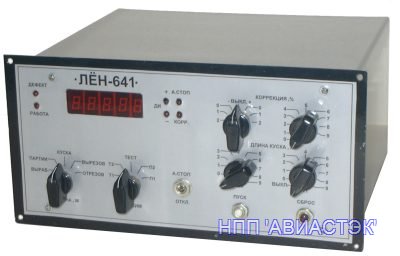

Блок управления контрольно-мерильными и браковочными машинами ЛЕН-641



ТЕХНИЧЕСКИЕ   ХАРАКТЕРИСТИКИ



Емкость сменной выработки (дискретность 1 м), м

99999

Емкость длины партии, м:

     для ЛЕН-641 (дискретность 1 м)

     для ЛЕН-641А,-В (дискретность 1 дм)

     для ЛЕН-641Б (дискретность 1 см)



99999

9999,9

999,99

Емкость  длины  куска, м:

     для ЛЕН-641,-А,-Б (дискретность 1 см)

     для ЛЕН-641В (дискретность 1 дм)



999,99

9999,9

Диапазон задания длины куска, м

от 0,01 до 100

Дискретность показаний индикатора длины куска, длины

отрезов, длины вырезов (точность на любую длину куска), см



1; 0,5

Диапазон коррекции длины ткани, %

от -2,9 до +2,9

Дискретность установки коррекции по диапазону, %

0,1

Диапазон задания расстояния от датчика шва

до места останова (с дискретностью 1 см), м



от 1 до 100

Диапазон задания расстояния от места переключения на

медленную скорость до места останова (с дискретностью 1 дм), м



от 0,1 до 1,5

Электропитание

однофаз.сеть 220 В, 50/60 Гц

Потребляемая мощность (не более), Вт

20

Габаритные размеры (исп.01 и 02), мм*

250 х 130 х 260;

278 х 138 х 240

Масса (не более), кГ

4,5



*Исполнения:  01 - настольное - основное до 2 кв. 2005 г.;

          02 - настольное или для встраивания на (в) дверку шкафа - см. фото.

*Коррекция -  учет  плотности  различных  тканей  или  механической  погрешности  машин!







Точные цифровые реверсивные счетчики погонных метров ткани





почтовый адрес: Россия, 410071, г. Саратов, ул. Шелковичная, а/я 1002; ЗАО НПП "АВИАСТЭК";

телефоны:  (8-8452)  - 562501,  - 563809, - 791201, -562503;

телефакс:   (8-8452)  - 562501;

адрес (основной) электронной почты: E-mail: npp@aviastek.ru

наш сайт: http://www.aviastek.ru



 Прайс-лист на текущий месяц



Пишите, звоните, уточняйте - всегда к Вашим услугам!   Ждем  Ваши  пожелания  и  заказы!
